先闻CAD工具箱

先闻CAD工具箱是一款工具合集，专为钢结构开发塑造。软件功能强大，包括：常用工具、门刚拆图工具、曲面展开工具、网架辅助工具、详图清单工具及3D3S管桁架绘图工具。有了它，可以非常不错便捷钢开发职员进行钢结构开发，赶快下载体验吧！

功能特点

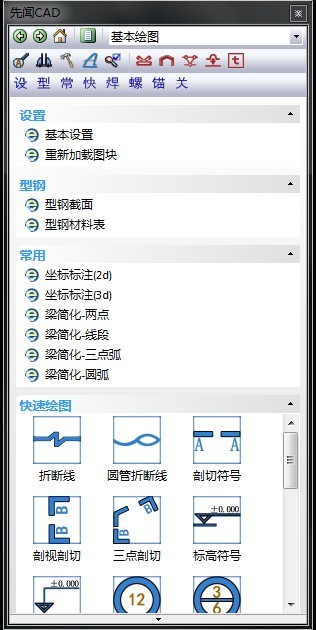

1、常用工具包括常见的绘图、字符工具及图层操作等功能，配合不一样的增值模块，可以使钢结构技术职员的绘图节省时间，愈加高效和准确。

（1）常用工具

1.丰富的绘图工具：绘图工具备钢结构常用节点图、绘图常用符号、焊缝标注、钢梁简化绘制及相贯线绘制等不少实用便捷的绘图功能。

2.常用绘图辅助工具：绘图辅助工具是将绘图中繁琐的操作进行归集、整理，用简单的指令完成需要的操作，如Z坐标归零、曲线分段、节点图缩放、合并线段相近端点等功能。

3.常用文字工具：包括常见的文字处置工具。

4.显示及隐藏工具：可以部分、按层、按颜色、按线型、按种类显示或者隐藏，便捷在复杂图形中选择所需的部分。

5.图层处置工具： CAD本身自带图层工具功能强大，但操作繁琐，图层处置工具在完成CAD本身图层工具功能的首要条件下，使操作简单、便捷。

2、门刚拆图工具是一款为钢结构门式刚架拆图工作量身定制的专业软件，其结构分类广泛详细、软件设计专业合理、用操作简单便捷，让门式刚架繁琐枯燥的拆图工作变得轻松自如。

（2）门刚拆图

1.分类详细，包括了门式刚架主次构件。

2.每一个模块中主要参数可按用户需要概念，数据调整时图纸变化直观显示。

3.生成构件图，不规则板自动拆分并标明损耗范围。

4.生成尺寸标注，自动绘制剖视图。

5.零件自动编号，统计数目，相同零件归并。

6.生成零件规格、长度、材质等材料表信息。

7.计算零件单重、总重及表面积。

8.数据输入完成后生成详图，用户可选择出图比率。

9.在CAD中出图。

3、曲面展开工具是先闻CAD工具箱针对钢结构工程中出现的双曲面板材进行展开下料的一款专业工具。手工展开双曲面板存在展开精度低、过程耗时耗力、加工损耗大等大的缺点，钣金工具能非常不错的解决上述问题。在打造双曲板空间模型的基础上，通过钣金工具自动生成展平后的钢板。钣金工具具备操作简单、出图便捷、数据精准等特征，解决了钢结构工程中曲面板展开的技术难点，可以说是放样技术的一大进步。

（3）曲面展开

1.选择断面曲线，点取断面通过路径的通过点，然后选择断面通过的路径曲线，形成三角形网格曲面，断面垂直于曲线目前断面切线方向。

2.输入宽度方向和长度方向三角形数目，选择断面曲线，点取断面通过路径的通过点，然后选择断面通过的路径曲线，形成三角形网格曲面，断面地方均垂直于大地。

3.输入宽度方向和长度方向三角形数目，选择断面曲线，点取断面通过路径的通过点，然后选择断面通过的路径曲线，形成三角形网格曲面，断面地方垂直于路径曲线。

4.选取线模打造三角形网格模拟空间曲面板。

5.出三角网格，进行迭代计算。

6.展开空间三角网格得到平面网格。

7.选取生成的三角形网格，生成外轮廓。选取外轮廓复制即可得到下料板形状。

8.选取空间三角网格上的控制点编号，生成每一个控制点的三维坐标，并大全形成表格。

4、网架辅助工具是先闻CAD工具箱的增值模块之一，主如果针对网架结构开发的专用工具，包括网架前处置及后处置实用工具，前处置工具可以提升网架建模的速度，后处置工具使网架图纸修改愈加便捷，使网架分片加工变得简单易操作。

（4）网架辅助

1.好用的辅助建模工具：

知弦生成其它层用于由复杂的单层网格曲面生成空间网格结构，一般单层曲面网格结构的建模比较简单，但从单层到双层网架结构的建模相对较难达成，通过“已知弦生成其他层”就能便捷的完成。

线段双向延伸用于有圆球的网架CAD布置图还原成没球的线模型，每根杆件双向等延长圆球的半径的长度，删除圆球就得到了网架的线模型。

线段连接端点是将CAD绘制的模型线按单个网格进行分段。

连两弦层间腹杆可以迅速的连接上下弦层间的腹杆，用户只须分别选择弦层1和弦层2，程序会自动在弦层1、2间绘制腹杆

2.好用的网架材料表修改工具：主如果针对网架材料表表格进行修改而开发的工具，可以对选定的内容批量增减，譬如对某些选定数值乘以1.1的系数；可以删除指定的列；可以对选定的表格内数值进行求和计算。

3.网架分片加工工具：大型网架结构一般体量和面积较大，整体加工对加工厂商的加工能力需要非常高，而且现场安装需要等整体加工完成后才能进行，运用“网架分片加工工具”可以对网架加工图进行操作，完成分片，达成分片加工、分片安装，大大节省本钱、节省时间、提升效率。

4.螺栓球角度累加工具：螺栓球角度累加工具是根据球加工职员的习惯对网架球的水平角按某一块点进行累加输出的工具。

5、详图清单工具是先闻CAD工具箱的增值模块之一，主要针对钢结构深化设计中的材料表绘制及料单生成而开发，让用户可以迅速编制深化图中的材料表，直接生成制作清单，发货清单，材料清单。很大降低料单编制工作量，缩短绘图时间，增加准确性，降低因材料表编制而产生的图纸错误。

（5）详图清单

1.材料清单：输入零件编号、名字、规格、长度、材质、数目等参数，由程序自动计算重量及表面积，绘制到图纸，也可另存到外部文件。

2.清单生成：外部料单文件导入，生成制作清单，发货清单，材料清单。

3.清单大全：选择图纸中多个材料表，直接大全生成制作清单，发货清单，材料清单。

4.编辑清单：选择图纸中的材料表，读入软件界面，进行编辑。

5.零件编号：绘制零件编号，同步输入零件编号、名字、规格、长度、材质、数目等参数。

6.零件编号形成材料清单：读取单个或多个零件编号，读取已输入参数到软件界面，进行后续输出。

6、3D3S管桁架绘图工具是先闻CAD工具箱的增值模块之一，主要针对3D3S空间结构（主要针对管桁架）开发的专用绘图辅助工具，让用户可以迅速绘制大型复杂空间桁架结构的构件施工图，很大降低绘图工作量，缩短绘图时间，增加准确性。

（6）3D3S管桁架绘图

1.加载3D3S数据文件：本软件主要适用于3d3s-ver10所生成的数据模型文件（txt），加载模型文件后,CAD 中会自动绘出3d3s中生成的模型。

2.模型校核工具：用户可以通过此命令，比较3d3s中的模型与本软件所生成的模型。判断本软件是不是能完成绘图任务；用户也可以通过此命令查看模型中杆件及节点编号。

3.选择绘图单元工具：此项工具主如果由用户选择所要绘制的在模型中的某个部分（也可是全部）。注意本工具应与绘制选择单元组合用。

4.绘制选定单元：选择好绘图单元后，用户可以在新建的dwg文件中选择好插入点，软件会自动绘出所选单元的杆件编号、节点编号、与杆件长度、节点坐标，与材料表。

系统需要

系统：Windows NT4/2000/2003/XP and Windows Vista/Windows 7

硬件：
·Intel Pentium II 350MHz或以上, 或 Athlon
·64 MB RAM 或以上
