西门子s7 200仿真软件中文版汉化版

西门子s7 200仿真软件中文版是一款很好用的仿真软件，通过这款软件可以便捷的测试PLC程序的功能，可以适用于各行各业的测试、监测及控制，有需要的朋友可以来绿色资源网免费下载用。

s7 200仿真软件v5.0介绍

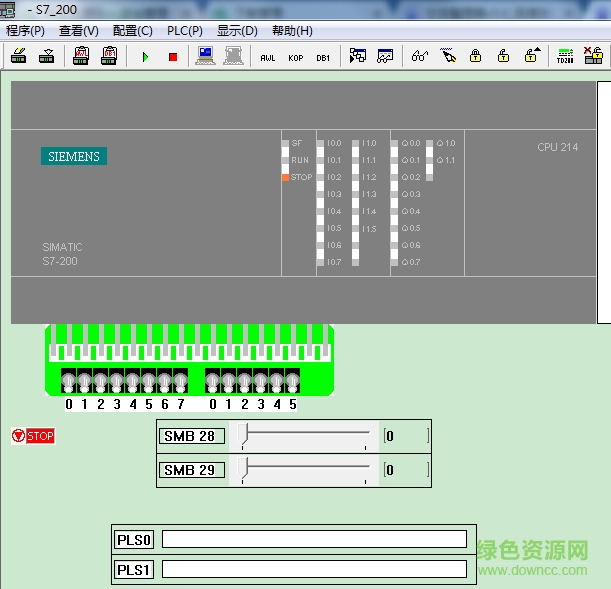

S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场所中的测试、监测及控制的智能化。s7-200仿真软件西门子s7-200仿真软件v5.0汉化版无需安装，实行其中的“S7-200仿真.EXE”文件，就能打开它。点击屏幕中间出现的画面，输入密码6596后按回车键，开始仿真。 软件自动打开的是老型号的CPU 214，应实行菜单命令“配置”→“CPU型号”，用打开的对话框设置CPU的型号为CPU 22x。 下图左侧是CPU 224，CPU模块下面是用于输入数字量信号的小开关板。开关板下面的直线电位器用来设置SMB28和SMB29的值。 双击CPU模块右侧空的方框，用出现的对话框添加扩展模块。

西门子s7 200仿真软件使用详解

1.用S7-200编程软件撰写好程序，点击“文件-导出”，然后导出到你需要存放的地方（如电脑桌面），导出来的文件为.awl文件。

2.打开S7-200仿真软件，点击“配置-CPU型号”，选择你撰写程序时的PLC型号即可。

3.配置好仿真软件的PLC型号后，点击“程序-载入程序”，会弹出“载入CPU”对话框，选择所有，“导入的文件版本”选择你相应S7-200的编程软件版本就能。点击“确定”按钮，找到刚刚导出的.awl文件。

4.载入程序后，如图示；提示“The file cannot open to read data”点击“确定”，具体操作怎么样所示。

5.要查询地址的状况，可以点击“查询-状况表”，会弹出“状况表”对话框，输入需要查询的地址，点击“开始”，会显示出相应地址的目前值，大家还可以对此地址赋新值。

6.梯形图对话框，可以看到程序的运行状况。
